Flachgetriebe
Wirtschaftliche Lösung nach Maß
Flachgetriebe von RSGetriebe sind bewährte Lösungen in den unterschiedlichsten Industriezweigen. Sie werden unter anderem in der Misch- und Rührtechnik, der Stahlindustrie und in der Fördertechnik eingesetzt.
Dank des standardisierten Baukastensystems werden die Flachgetriebe individuell und wirtschaftlich an Ihre Anlage angepasst. Die Getriebe sind in elf Baugrößen erhältlich und decken dabei ein Spektrum bis 200.000 Nm ab, wobei das Übersetzungsverhältnis individuell nach Kundenwunsch realisiert wird.
Die Flachgetriebe zeichnen sich durch ihre hohe Leistungsdichte und kompakte Bauform aus. Standardmäßig sind die Getriebe in Z- oder U-Bauform erhältlich. Sie können jedoch auf Wunsch auch mit einer Kegelradstufe versehen werden.

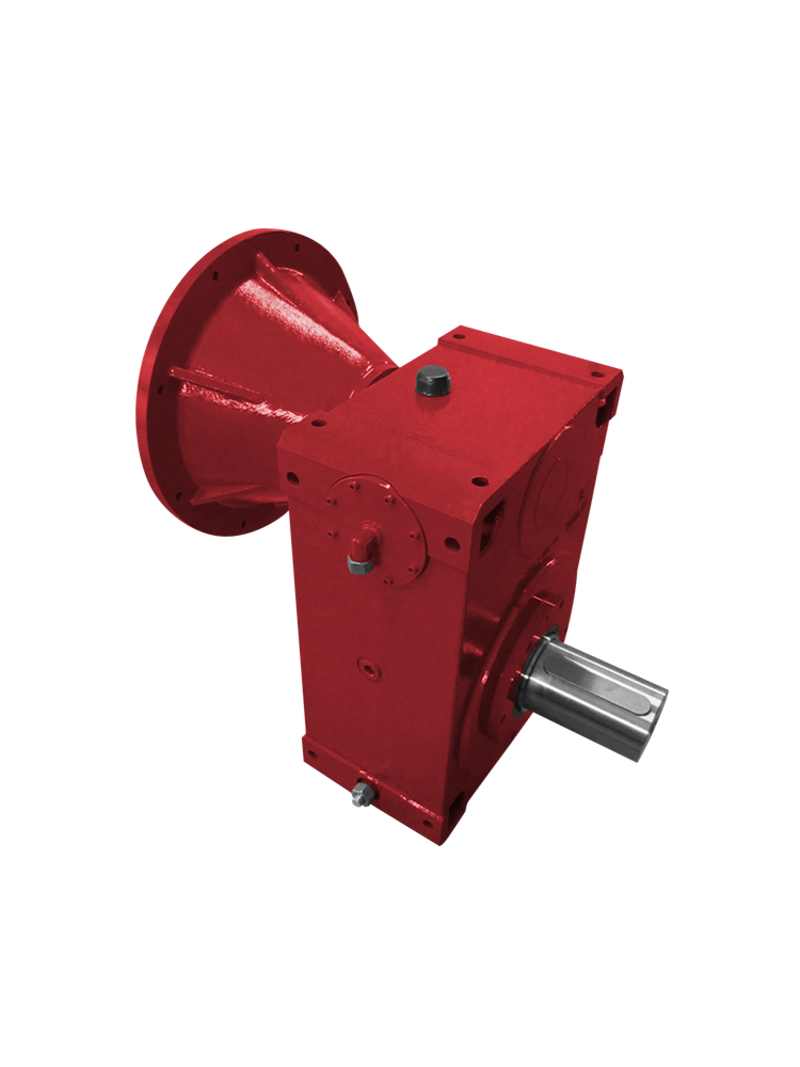

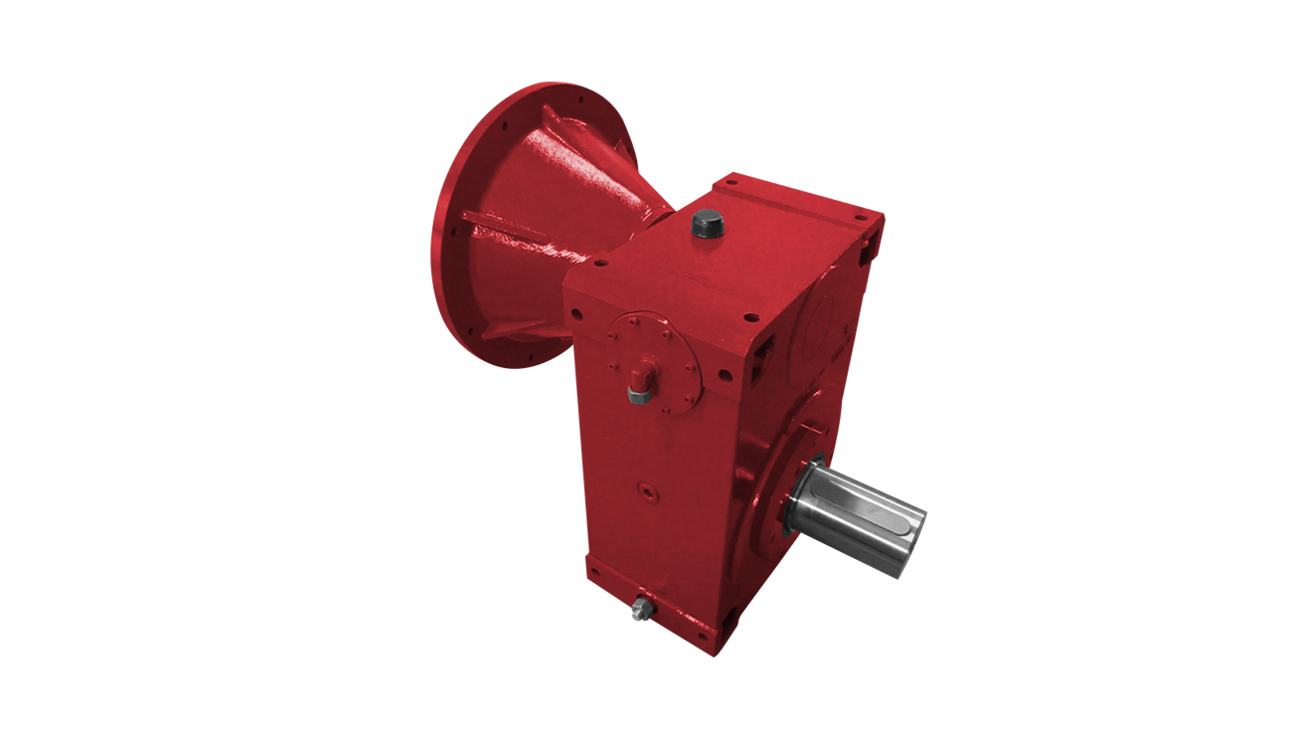

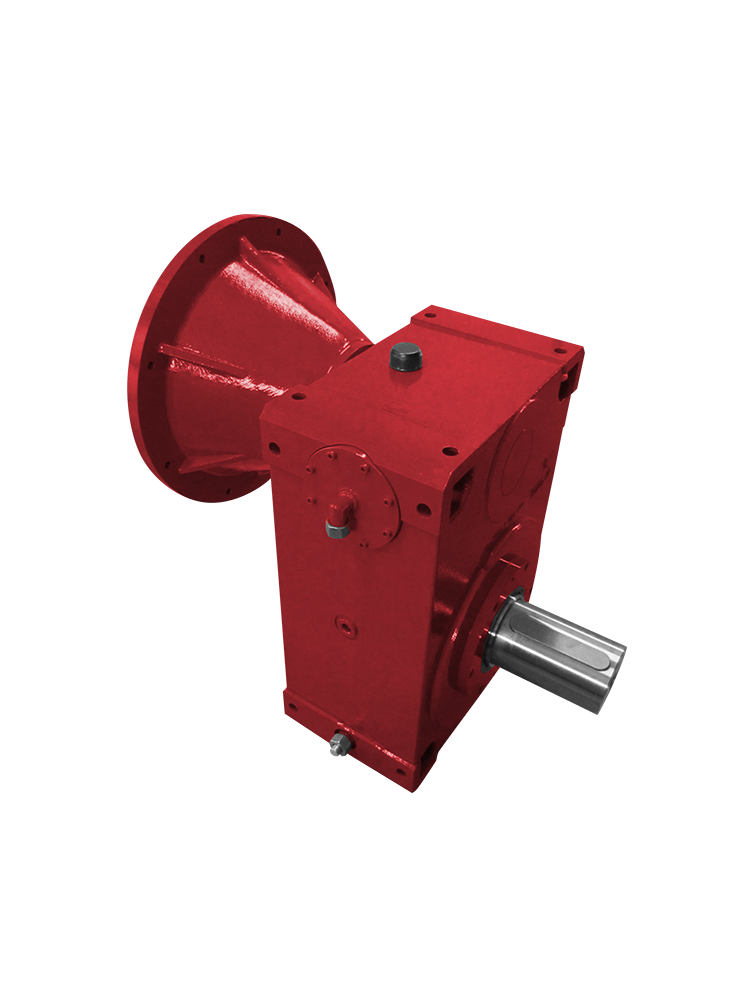

Flachgetriebe FEL
Flachgetriebe
Optionen für jede Anwendung
Optional werden die Getriebe mit Motorglocke, Kupplung und Öl-/Wasserkühler ausgestattet.
Außerdem sind weitere Optionen erhältlich:
- Verstärkte Lagerung für höchste radiale und axiale Belastbarkeit
- Schmierstoff- und Temperaturüberwachung
- Antriebsmotoren
- Wellenende: glatt, Profil DIN 5480, Passfedernut, komplett mit Anschlussflansch
Technische Daten
Ein klares, modulares Gehäuseprogramm in elf Baugrößen deckt ein vollständiges Spektrum an Ausführungen ab.
• Achsabstände von 125 bis 630 mm
• 1- bis 3-stufige Ausführung
• Übersetzungen von 5:1 bis 100:1
• Maximale Abtriebsmomente bis 200.000 Nm
• Z- oder U-Bauform
• 11 Standardbaugrößen, Sonderbaugrößen auf Anfrage
• Kühlung, Schmierung und Schmierstoffüberwachung nach Kundenwunsch
• Eintriebs- und Abtriebsausführungen nach Kundenvorgabe
| Leistung | P | kW | 8 bis 510 |
| Übersetzung | i |
| 5 bis 100 (1- bis 3-stufige Ausführung) |
| Drehzahl | n1max | min-1 | bis 3.000 |
| Drehmoment | T2max | Nm | bis 200.000 |
| Achsabstand | mm | 125 bis 630 | |
| Bauform | Z oder U |
| Gehäuse | Guss |
| Schmierung | Öltauchschmierung, Ölumlaufschmierung mit Pumpe oder separatem Ölaggregat. |
| Kühlung | Öl-Wasser-Kühler intern und extern, Öl-Luft-Kühler |
Die Eintriebs- und Abtriebsausführungen werden nach Kundenvorgabe realisiert.
