FEX-Extrudergetriebe – Einschneckenextruder
Extrudergetriebe nach Maß
Die Flachextrudergetriebe der Baureihe FEX wurden speziell für die Extrusion in der Kunststoffindustrie und für Recyclinganlagen mit Blick auf die auftretende Axiallast entwickelt. Die Getriebe – erhältlich in Z- oder U-Bauform – zeichnen sich durch ihre hohe Leistungsdichte und kompakte Bauform aus.
Die Baugrößen bewegen sich in einem Achsabstand von 125 bis 630 mm und wurden nach entsprechenden Schneckendurchmessern ausgelegt. Die Drehmomente dieser Ausführungen liegen in einem Spektrum bis 200.000 Nm mit frei wählbaren Übersetzungsverhältnissen.

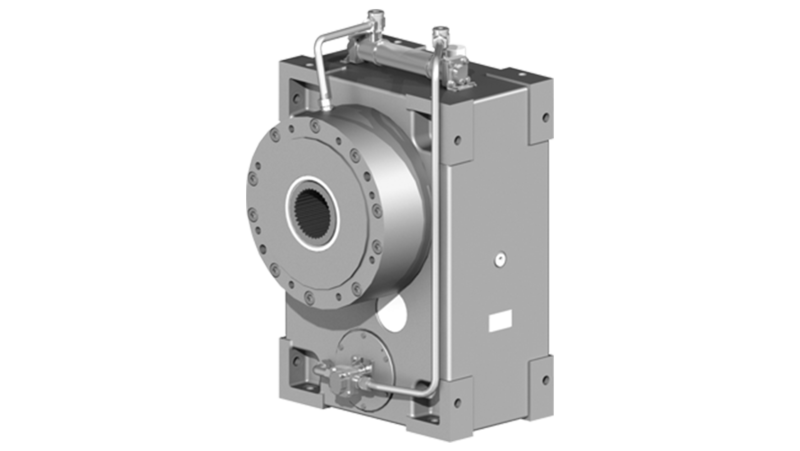

Extrudergetriebe FEX mit Zwangsschmierung und externer Kühlung

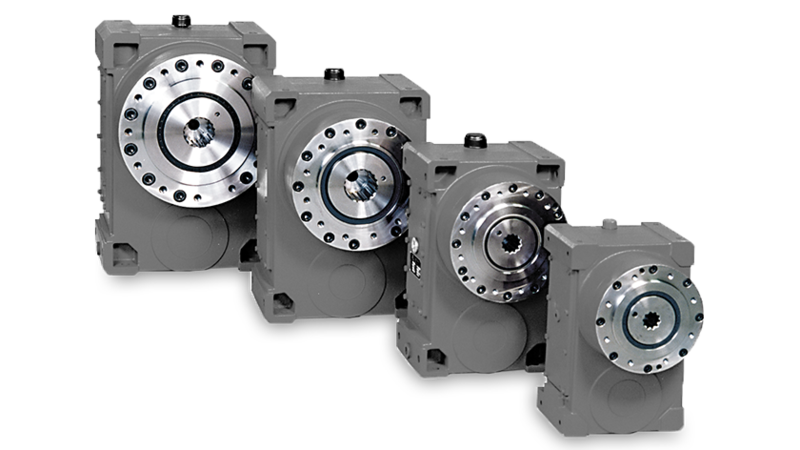

Extrudergetriebereihe FEX in Z-Form

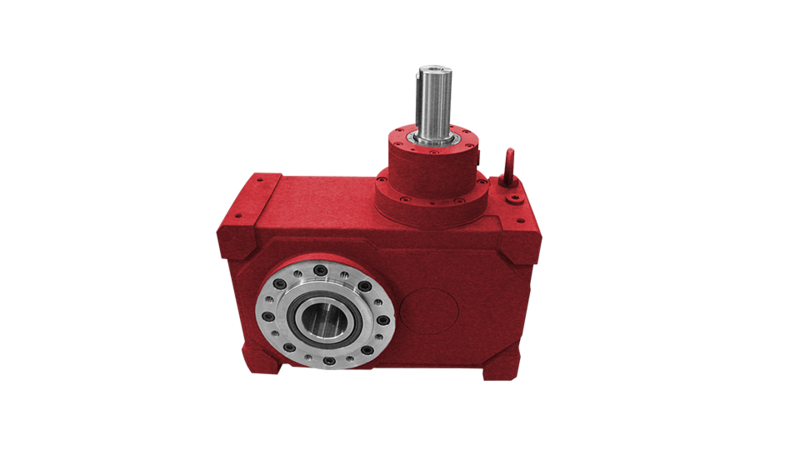

Einschneckenextrudergetriebe KFEX
Vielfältige Optionen für jede Anwendung:

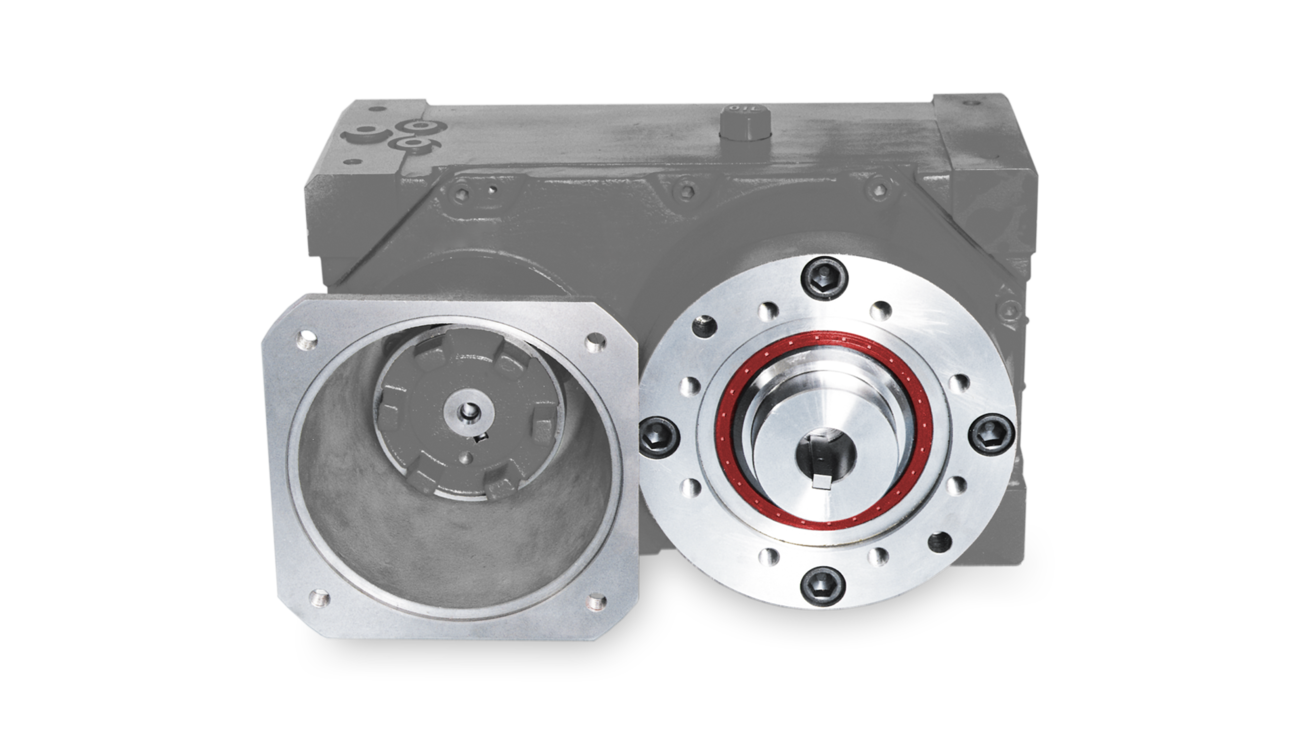

Für die Extrudergetriebe FEX stehen vielfältige Optionen bereit. Ob Motorglocke, Kupplung oder Öl-/Wasserkühler – die Getriebe werden ideal an Ihre Anwendung angepasst. Sie werden mit einem dafür ausgelegten Rückdrucklager (Axialpendelrollenlager) ausgeliefert. Ein Schneckenauszug nach vorne oder nach hinten ist ebenfalls individuell realisierbar.
Weitere Optionen:
- verstärkte Rückdrucklager
- Schmierstoff- und Temperaturüberwachung
- Antriebsmotoren
- Wellenende: glatt, Profil DIN 5480, Passfedernut, komplett mit Anschlussflansch
Technische Daten
Ein klares, modulares Gehäuseprogramm in elf Baugrößen deckt ein vollständiges Spektrum an Ausführungen ab.
• Achsabstände von 125 bis 630 mm
• 1- bis 3-stufige Ausführung
• Übersetzungen von 5:1 bis 100:1
• Maximale Abtriebsmomente bis 200.000 Nm
• Z- oder U-Bauform
• 11 Standardbaugrößen, Sonderbaugrößen auf Anfrage
• Kühlung, Schmierung und Schmierstoffüberwachung nach Kundenwunsch
• Eintriebs- und Abtriebsausführungen nach Kundenvorgabe
| Leistung | P | kW | 8 bis 510 |
| Übersetzung | i |
| 5 bis 100 (1- bis 3-stufige Ausführung) |
| Drehzahl | n1max | min-1 | bis 3.000 |
| Drehmoment | T2max | Nm | bis 200.000 |
| Achsabstand | mm | 125 bis 630 | |
| Bauform | Z oder U |
| Gehäuse | Guss |
| Schmierung | Öltauchschmierung, Ölumlaufschmierung mit Pumpe oder separatem Ölaggregat. |
| Kühlung | Öl-Wasser-Kühler intern und extern, Öl-Luft-Kühler |
Die Eintriebs- und Abtriebsausführungen werden nach Kundenvorgabe realisiert.
